廠區雨水排放監測解決方案
發布日期：2017/5/10 10:35:29 點擊次數：61448
1. 項目概述
雨水排放綜合監控系統可應用于企業雨水集中排放口的水質在線監測和管理。監控系統由取樣預處理系統、監測設備、排放控制系統及數據傳輸等多個系統組成。
系統周期性檢測企業雨水收集池的水質情況，并將監測結果發送至中心管理平臺。中心管理平臺具有實時監控、異常報警、遠程控制、數據管理、報表管理、應急預案、信息管理及系統管理等功能。該系統可有效監控雨水管網水質、識別是否有污水混入雨水管道、監控雨水收集池水質水量，為園區雨水和污水的排放監管提供有力的技術支撐。
2. 監測因子
常規參數：pH值、電導率等，可根據用戶需求配置。
污水主要污染物：COD、總磷
企業雨水通過專用雨水管路匯總到企業雨水收集池，在雨水收集池的總排放口監測雨水流量。
監測系統控制采樣單元將水樣導入監測室，并啟動監測水質的COD、pH、電導率等常規參數。達標雨水通過電控閥門排入市政雨水管網，一旦超標電控閥門關閉，禁止雨水排入市政雨水管網，并通過水泵將超標雨水泵入企業污水處理系統處理，達標后排放至市政污水管網。同時所有監測數據經由數據采集單元將數據統計后，由傳輸設備傳輸至企業監測中心或環保局，由此完成對雨水排放自動、實時、連續監控。

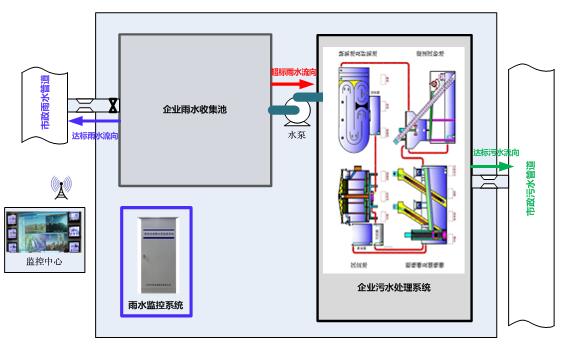

圖1 雨水排放監測系統構成圖

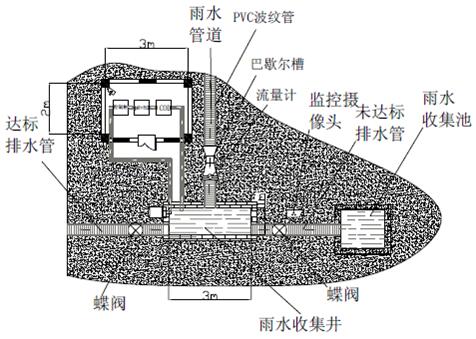

圖2 雨水自動監測室示意圖（側視圖）
圖3 雨水自動監測示意圖（頂視圖）

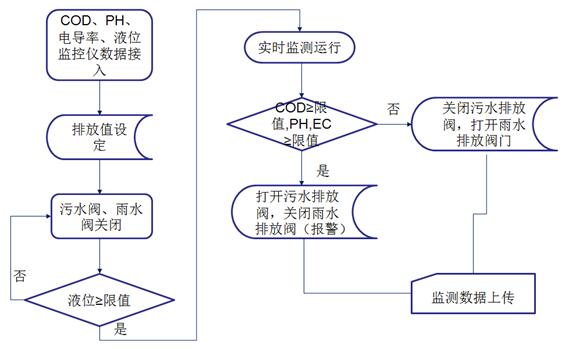

圖4 雨水分離邏輯圖
