TIC-680離子色譜儀測試保溫杯涂層材料中的氟離子含量
發(fā)布日期：2025/7/1 13:32:58 點(diǎn)擊次數：4781
為提升產(chǎn)品外觀(guān)品質(zhì)及市場(chǎng)競爭力，制造商普遍采用表面噴涂工藝對保溫杯進(jìn)行色彩處理。該工藝不僅能夠增強產(chǎn)品的視覺(jué)表現力與個(gè)性化特征，更能有效提升產(chǎn)品的耐腐蝕性能，從而顯著(zhù)延長(cháng)產(chǎn)品的使用壽命周期。然而，隨著(zhù)全球環(huán)保法規體系的不斷完善，各國監管機構對涂料產(chǎn)品的環(huán)保要求日趨嚴格。根據歐盟委員會(huì )于2025年1月頒布的《包裝和包裝廢棄物法規》（PPWR）最新規定，食品接觸類(lèi)包裝材料中全氟和多氟烷基物質(zhì)（PFAS）包含聚合物PFAS總含量限值為50mg/Kg。特別值得注意的是，當產(chǎn)品總氟含量超過(guò)該閾值時(shí)，相關(guān)制造商、進(jìn)口商或下游用戶(hù)必須提供完整的PFAS專(zhuān)項檢測報告或非PFAS物質(zhì)的氟含量驗證文件。
氟是一種對人體和環(huán)境有害的鹵素元素。在涂料產(chǎn)品中，氟通常用來(lái)提高產(chǎn)品的耐水、抗油以及防污染等性能。但過(guò)高的氟含量不僅會(huì )影響涂料的使用效果，也極有可能對人體和環(huán)境造成危害。因此，加強對涂料產(chǎn)品中氟含量的監管，可以保障消費者和環(huán)境的健康。
目前測試氟離子的方法主要有離子色譜法、氟離子選擇電極法及X射線(xiàn)熒光光譜法等，其中氟離子選擇電極法操作較為繁瑣，X射線(xiàn)熒光光譜法需要高精度校準，對輕元素氟離子的測試難度較大。本文參考《EN 14582-2016 廢棄物特征 鹵素和硫含量 封閉系統氧燃燒和測定方法》，采用氧彈燃燒-離子色譜法測定了保溫涂層材料中的氟離子，測試結果表明，該方法操作簡(jiǎn)單、檢出限低、加標回收率在95.2%~98.6%之間，且重復性好，可用于保溫涂層材料中總氟的篩查。
1.儀器簡(jiǎn)介
TIC-680離子色譜儀是天瑞儀器推出的全新一款具有雙極電路、電磁閥進(jìn)樣、可搭載自動(dòng)淋洗液發(fā)生器、同時(shí)可兼容安培檢測器、紫外檢測器等模塊，可滿(mǎn)足不同的樣品測試需求。該產(chǎn)品除能進(jìn)行7種常規陰離子（F-、Cl-、BrO3-、NO3-、NO2-、Br-、SO42-) 的檢測之外，同時(shí)亦可進(jìn)行5種常規陽(yáng)離子的分析（如Na+、K+、NH4+、Mg2+、Ca2+）；廣泛應用于環(huán)境監測、食品加工、電子電氣、石油化工、醫藥、疾控、礦冶等眾多領(lǐng)域。
圖1 TIC-680新型離子色譜儀
2.標準曲線(xiàn)繪制
依次用移液槍移取氟離子標準溶液（1000mg/L)0.05mL、0.1mL、0.2mL、0.5mL于4個(gè)100mL的容量瓶中,用超純水定容至刻度并搖勻，各標準曲線(xiàn)的濃度詳見(jiàn)表1，氟離子的曲線(xiàn)方程及線(xiàn)性如圖2所示。
表1 配制氟離子標準曲線(xiàn)濃度

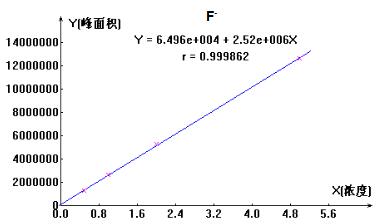

圖2 氟離子標準曲線(xiàn)方程及線(xiàn)性
3.實(shí)驗前處理
取5種不同顏色的涂層試樣，各稱(chēng)取0.2g(精確至0.0001g)，采用氧彈燃燒后冷卻定容，經(jīng)0.22μm的水系濾膜過(guò)濾后上機得到樣品譜圖，如下圖3所示，5種涂層試樣的測定結果均低于方法檢出限，同時(shí)對5種試樣進(jìn)行了加標處理，加標回收率在97.2%~104.2%之間。測試數據詳見(jiàn)表2。

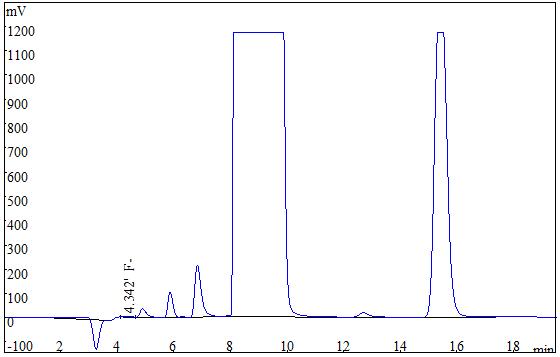

圖3 某涂層試樣樣品譜圖
表2 5種涂層材料測試結果及加標回收率
4.精密度測試
隨機抽取2#涂層試樣進(jìn)行加標0.5mg/L重復測定6次，考察了保留時(shí)間、峰面積的重復性及加標回收率，其中保留時(shí)間的重復性（RSD)為0.43%，峰面積的重復性（RSD)為0.68%，加標回收率的重復性（RSD)為1.74%，測試結果詳見(jiàn)表3所示。

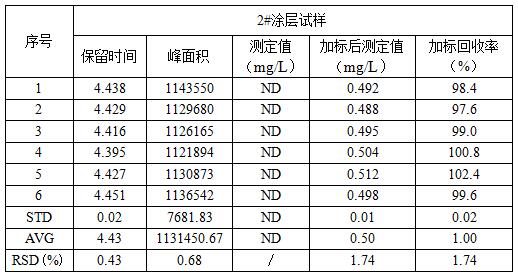

表3 保留時(shí)間、峰面積重復性及加標回收率（n=6）
5.結論
本文采用氧彈燃燒—離子色譜法測定了保溫杯涂層材料中氟離子的含量，測試結果表明，該方法前處理簡(jiǎn)單快捷，定性、定量重復性好，加標回收率高，可用于保溫涂層材料中總氟的篩查。
相關(guān)產(chǎn)品
